この記事は KLab Advent Calendar 2017 8日目の記事です。

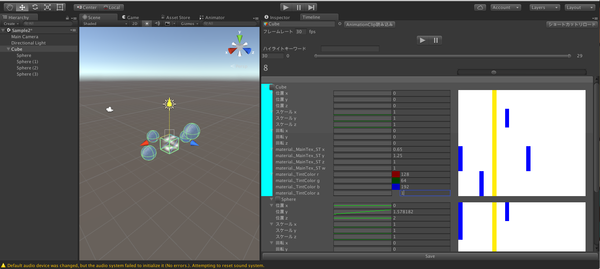

こんにちは knsh14 です。 Unity で AnimationClip Editor を作った話をします。
KLab では様々な演出などで AnimationClip を使っていますが、Unity 標準の AnimationClip のエディタはどうにも使いづらいものになっています。
などなどあります。 既存のアセット等でも対応できなさそうだったので、今回内製でエディタを作成することになりました。
エディタというのは単純だと思っていてもいろいろな機能があります。
クラスやプロジェクト構成などは Clean Architecture を参考に作成しました。 Unity Editor 拡張で説明するより、 iOS/Android で解説されている資料のほうがより詳細にかかれていてわかりやすいと思うので、そちらを参考にしていただくのが一番いいと思います。
以下のような構成でできている仕組みです。
Presentation 層
UnityEditor.EditorWindow
を継承し、アプリケーション全体の起動も担当します。UseCase 層
Data 層
Repository
DataStore
Entity
こうすることで以下のようなメリットがあります。
UI と裏側のロジックを完全に分離できる
テストしやすい
コードの再利用がしやすい
実装にブレが出にくい
デメリットもあって、次のようなものです。
ちゃんと理解してないとどこに何を書くのかわかりづらい
当然ですがコードが長くなる
全ての機能を紹介するのは大変なので一部だけ抜粋してどのように実装したか紹介します。
Undo/Redo は自前で実装するのは結構たいへんですが、Unity には割りと簡単に Undo をサポートする仕組みがあります。 Undo したいオブジェクトをシリアライズされる状態にして、UnityEngine.Object から辿れるようにします。 UnityEditor.Undo.RecordObject(UnityEngine.Object obj, string title)
で操作を記憶してやると、その操作が Undo スタックに乗って、Unity のショートカットで Undo/Redo することができます。
エディタといえばコピペですね! ペーストは clipboard にあるものを取り出してキーを追加する操作をすればいいので簡単なのですが、意外と大変なのがコピーです。
コピー操作はキーフレームを clipboard に入れることで実装できます。 ただコピーと一口に言ってもいろいろなコピー対象があります。
この種類を全部対応するのは大変そうだったので、最後の「事前に範囲選択をしてからその領域にあるキーフレームをコピー」だけを実装することにしました。 編集する対象によってこの辺は変わることが多いと思うのでどの仕組みにも対応できるように作っておけると楽になると思います。
ショートカットは利用していただいてるデザイナの方にも非常に好評で作ってよかった機能です。
仕組みは簡単で
というフローになっています。
ただこれには問題点があって、これだと1発のキー入力しかショートカットに登録できません。
Ctrl-X Ctrl-O のような2段階ショートカットに対応するには、一旦キー入力をキューに保存するなどの工夫が必要になります。
全部 C# で書けるのは割りと楽なことも多いのですが、HTML で書いてこの要素にイベント仕込むだけならもっとUI作成も楽なのになあと思うことも多少あります。 またレイアウトではどうしても右寄せ左寄せなどの配置が難しいので、キーフレームの描画などは苦労することもありました。
またいろいろなデータを描画しようと思うと描画順で頭を悩ませることもありました。
処理的にはここでひとまとめに書くのがシンプルなんだけど描画を考えるとあとでわざわざ描くといった苦しいコードになることもありました。
depth 欲しいです。
Unity のイベントハンドリングは UnityEditor.Event.current
を見てハンドリングするのですが、個別のUIに操作を割り当てるのがかなり苦手な感じを受けました。 ボタンやUIの値が変更された場合は割りと簡単に個別のハンドリングができるのですが、ドラッグやショートカット用のキーイベントなどになると途端にシンプルに書きづらくなるので、注意する必要があります。
今回は Unity の Editor 拡張でエディタを作るという、Unity を使っているだけならなかなかやらないような話をしました。 ちゃんとしたエディタを一通り作るのは Unity の力を借りてもかなり大変でした。 普段は何気なくやっている操作も色々試行錯誤がある上にできていると思うと有り難みもましてきます。 世の中のテキストエディタなどを作っているエンジニアの方々の苦労が忍ばれます。
この文章を書いている Vim のコントリビューターの方々には尊敬の念を禁じ得ません。
Unity 2017 では標準の Timeline がかなり便利なので、そちらの UI を手軽に Unity 5 系でも使えたら嬉しいなあと思います。
明日は9日目です。hohean さんの記事です。お楽しみに
